ПРИ ВСЕМ многообразии модификаций и вариантов персональных компьютеров в любой, даже самый экзотический комплект неизменно входят одни и те же виды устройств. Условно их можно разделить на внутренние детали (их еще называют «комплектующими») и внешние, периферийные.
Все комплектующие (по крайней мере, большая их часть) проживают внутри системного блока, — иногда его еще по старинке называют процессором. Не путайте: настоящий процессор — это лишь одна (пусть и очень важная) небольшая микросхема, которая тоже расположена внутри системного блока.
В свою очередь, внешние устройства (периферия) подключаются к системному блоку через особые разъемы-порты. В первую очередь это главные устройства ввода~вывода информации — монитор, клавиатура и мышь. Существует еще и масса дополнительных внешних устройств — принтеров, сканеров, емких внешних дисководов... Их присутствие не является обязательным для компьютера, но они могут сделать вашу работу цесколько более комфортной, подарить вашему ПК новые возможности...
Впрочем, до внешних устройств мы еще доберемся чуть позже. А пока проникнем в «святая святых», в таинственные «внутренности» системного блока.
СИСТЕМНЫЙ БЛОК: ВНЕШНИЙ ВИД
Лицевая сторона
НА ПЕРЕДНЕЙ (или фронтальной) стороне системного блока проживают две главные кнопки:
1. Кнопка Power. Именно ее мы нажимаем, включая компьютер и выключая его после завершения работы.
2. Кнопка Reset предназначена для перезапуска (перезагрузки) компьютера. Она потребуется вам в том случае, если компьютер в результате какой-нибудь ошибки в его работе (например, конфликта программ или оборудования) отказывается выполнять любые ваши команды. Специалисты говорят в таких случаях — «компьютер завис».
Индикаторы — две (или три) светящиеся лампочки, отражающие определенные параметры в работе компьютера.
Символом горящей лампочки обозначен индикатор питания (3), показывающий состояние компьютера: включен он сеть или нет. Этот индикатор горит на протяжении всей работы компьютера.
Символом, обозначающим стопку дисков, отмечен индикатор работы жесткого диска (4) — винчестера. Этот индикатор зажигается тогда, когда компьютер производит запись или, наоборот, чтение данных с жесткого диска.
Помимо этого, на передней панели обязательно находится несколько устройств, работающих со сменными носителями информации, — дисководов. Маленький дисковод предназначен для работы с магнитными дисками емкостью 1,44 Мб. Дисковод с выдвижным лотком — это Дисковод CD-ROM или DVD (5), предназначенный для работы с компакт-дисками. На нем, кстати говоря, вы можете слушать обычные музыкальные диски. На лицевой стороне некоторых моделей современных корпусов вы найдете также разъемы для подключения периферийных устройств. Как правило, это одно или два гнезда USB, Firewire (IEEE-1394), а также аудиовыход.
Дополнительно можно устанавливать разные полезные устройства, контролеры в данном случае (6) - картридер плюс панель температуры и управления кулерами, ниже мобил рек - для горячего подключения винчестеров.
Дополнительно можно устанавливать разные полезные устройства, контролеры в данном случае (6) - картридер плюс панель температуры и управления кулерами, ниже мобил рек - для горячего подключения винчестеров.
Задняя сторона
ПРИ ВЗГЛЯДЕ на системный блок сзади легко запутаться в многочисленных гнездах и разъемах, предназначенных дая подключения внешних устройств. Однако подключить какое-либо устройство «не туда» практически невозможно: каждый разъем уникален и имеет свое, строго определенное «место проживания».
Самый крупный разъем черного цвета (3 контакта) предназначены для подключения сетевого шнура. Подключить шнур питания к системному блоку вам придется в любом случае. Этот разъем расположен в блоке питания (1), ниже разъема видна кнопка включения питания ( на разных блоках выглядет по разному). В данном корпусе блок питания установлен внизу системного блока, но в основном бп устанавливается вверху, кому как удобней. Выше расплдожены места для установки плат расширения (4), например видеокарта (5) к ее разъемам подключается монитор (DVI, HDMI, D-sub). И последний элемент - кулер(вентилятор) (6).
Другие разъемы, которые мы видим на задней панели, можно разделить на три группы: «гнезда», разъемы с рядом тоненьких ножек-штырьков и разъемы с дырочками-гнездами под эти штырьки. Для простоты воспользуемся терминологией сборщиков компьютеров и назовем разъемы со штырьками «папами», а разъемы с «гнездами» под эти штырьки — «мамами». Так нам будет проще.
Если внимательно присмотреться, становится видно, что разъемы как бы сгруппированы на металлических полосках. Группировка эта не случайна — каждая «полоска» соответствует определенному устройству — плате, расположенной внутри компьютера. В свое время мы подробно поговорим о каждом из них.
Полоска с большим числом «гнезд» (1) относится к звуковой карте. В гнезда втыкаются штекеры микрофона, колонок и внешнего источника звука, например, магнитофона. Точное число «гнезд» и их порядок обычно подробно описаны в документации к звуковой карте или материнской плате . Кроме того, каждое «гнездо» обычно бывает помечено соответствующим значком или Надписью.
Порт PS/2 (6) В свое время мышь и клавиатура — братья- близнецы, схожие как по своему назначению {устройства управления), так и по низким требованиям к скорости передачи данных, проживали в совершенно разных квартирах. Подключить к нему что-то кроме клавиатуры и мыши у вас вряд ли получится, потому и долго говорить о нем нет нужды. Главное — помните, что каждый из двух разъемов PS/2 на вашем компьютере предназначен только для своего устройства — мыши (зеленый) и клавиатуры (синий.) Поэтому под обоими разъемами на задней стенке компьютера имеются подписи — соответственно, Mouse и Keyboard, хотя сейчас мыши и клавиатуры часто подключаются к USB разъему.
Порт USB. (3) Универсальный порт, предназначенный для подключения практически любого типа внешних устройств — от мышки до принтера и сканера. Отличается не только высокой (по сравнению со старыми типами портов) скоростью, но и тем, что USB-устройства могут подключаться к компьютеру «по цепочке» (до 127 устройств на один порт). Конечно, в том случае, если у каждого «звена» имеется свой USB-порт или USB-хаб на несколько портов одновременно. Единственное правило, которое следует соблюдать при работе с USB — первыми в цепочке должны быть самые производительные устройства: принтер, сканер, колонки, накопители. А в самом конце цепочки — медленные клавиатура и мышь.
Порт PS/2 (6) В свое время мышь и клавиатура — братья- близнецы, схожие как по своему назначению {устройства управления), так и по низким требованиям к скорости передачи данных, проживали в совершенно разных квартирах. Подключить к нему что-то кроме клавиатуры и мыши у вас вряд ли получится, потому и долго говорить о нем нет нужды. Главное — помните, что каждый из двух разъемов PS/2 на вашем компьютере предназначен только для своего устройства — мыши (зеленый) и клавиатуры (синий.) Поэтому под обоими разъемами на задней стенке компьютера имеются подписи — соответственно, Mouse и Keyboard, хотя сейчас мыши и клавиатуры часто подключаются к USB разъему.
Порт USB. (3) Универсальный порт, предназначенный для подключения практически любого типа внешних устройств — от мышки до принтера и сканера. Отличается не только высокой (по сравнению со старыми типами портов) скоростью, но и тем, что USB-устройства могут подключаться к компьютеру «по цепочке» (до 127 устройств на один порт). Конечно, в том случае, если у каждого «звена» имеется свой USB-порт или USB-хаб на несколько портов одновременно. Единственное правило, которое следует соблюдать при работе с USB — первыми в цепочке должны быть самые производительные устройства: принтер, сканер, колонки, накопители. А в самом конце цепочки — медленные клавиатура и мышь.
Еще одно важное качество USB — этот интерфейс позволяет подключать к компьютеру любые устройства без перезагрузки системы, «горячим» способом. Идеология «включил и работай» была бальзамом на рану несчастным пользователям, уставшим от бесконечных установок и перезагрузок.
Порт RJ-45 (2) - порт сетевого адаптер, обычно интегрированного в материнскую плату, служит для соединения компьютеров в локальную сеть или для подключения модема.
HDMI и D-Sub (4), (5) - порты встроенной или интегрированной видеокарты, что сейчас становиться обязательным.
Порт RJ-45 (2) - порт сетевого адаптер, обычно интегрированного в материнскую плату, служит для соединения компьютеров в локальную сеть или для подключения модема.
HDMI и D-Sub (4), (5) - порты встроенной или интегрированной видеокарты, что сейчас становиться обязательным.
Порт Fire Wire (IEEE-1394). Как ни была бы быстра и удобна шина USB, а все же существовали устройства, которым обеспечиваемой этим стандартом скорости было явно маловато. Например, чтобы передать на компьютер видеоизображение с цифровой видеокамеры (три года назад эти устройства как раз начали входить в моду), требовалась пропускная способность в десятки раз выше. Именно под видеокамеры и был создан стандарт FireWre, обеспечивший передачу данных со скоростью до 400 Мбит/с.

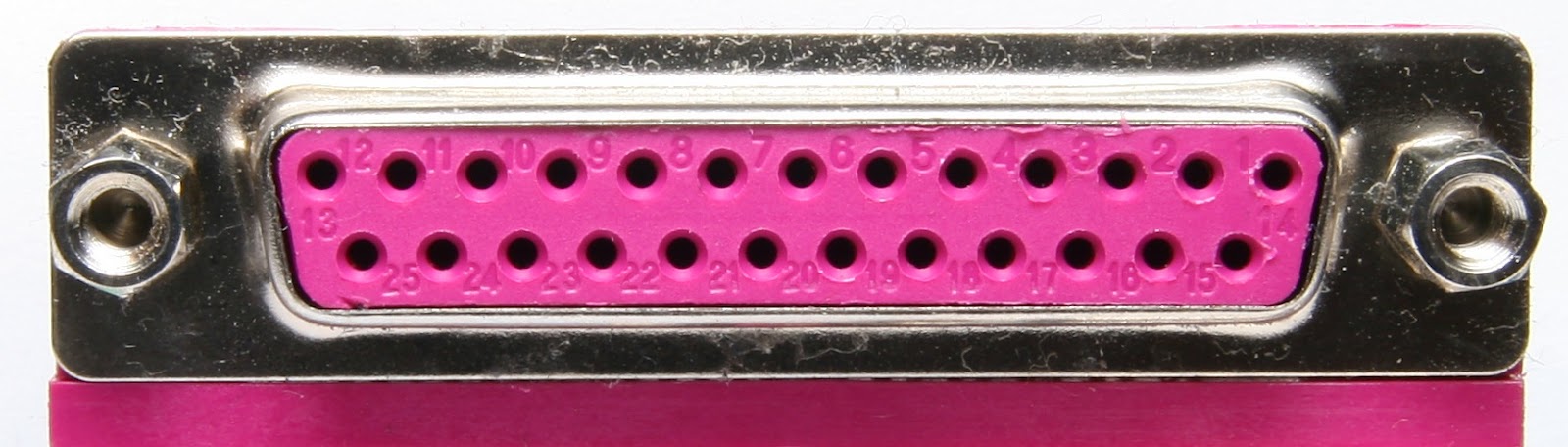

Параллельный порт (LPT) (25-контактный разъем). Предназначен для подключения принтера, сканера, а также — внешних устройств для хранения и транспортировки информации (накопителей). До недавнего времени отличался сравнительно высокой скоростью передачи данных (около 2 Мб/с). Как правило, LPT-разъем на задней стенке компьютера —единственный. Редко присутствует , но все же встречается.
Последовательные порты (СОМ) (9- я 25-контактный разъем) отличаются куда меньшей скоростью (около 112 кб/е). Потому и выпадала на их долю поддержка всяческих «неспешных» устройств, — например, мыши и модема. Первоначально СОМ-портов было на компьютере аж четыре штуки, однако со временем их осталось лишь два. СОМ-порта еще называют — .
Вот и все внешнее богатство вашего "железного друга" не так все и сложно, а напротив понятно и красиво.
